Perfiladeira para Leito de Cabos
Descrição

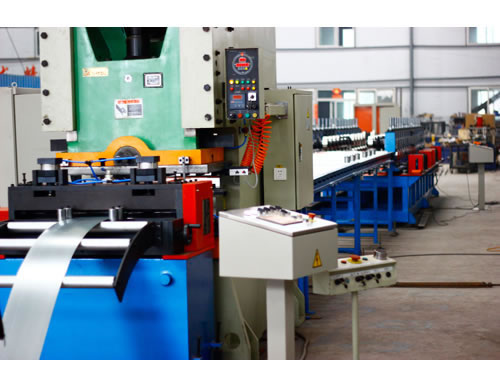

A perfiladeira para leito de cabos, também conhecida como perfiladeira para bandeja de cabos é capaz de produzir diferentes tamanhos de leitos através da troca de moldes de perfuração. Os leitos de cabos produzidos através da linha de produção são extensivamente utilizados em fábricas e prédios devido à sua robustez. O equipamento consiste em um desbobinador, aplainador, dispositivo alimentador, sistema de perfuração (puncionadeira), dispositvo de pré corte, dispositivo orientador, rolo formador, dispositivo de endireitamento traseiro e mesa de saída. Com grande experiência, podemos personalizar as perfiladeiras para leito de cabos de acordo com o o perfil do cliente e suas especificações.
Características da Linha de Produção de Perfiladeiras para Leito de Cabos
- A fim de garantir a precisão de perfuração, adotamos tecnologia servo de alimentação para assegurar que a precisão de perfuração possa atingir 0.15mm.
- Considerando a diminuição da distorção da chapa causada pelo pós corte, a perfiladeira para leito de cabos Zhejiang Jinggong Science & Technology Co., Ltd é projetada com dispositvo de pré corte. Esta linha de produção de perfiladeiras também esta equipada com dispositivo de orientação apropriado para garantir que o pré corte da chapa possa ser alimentado à perfiladeira corretamente.
- A estrutura do dispositivo de perfuração é flexível o bastante para a reposição dos moldes de punção. Os dispositivos de segurança adequados estão instalados para proteger o operador durante a troca.
- Nossa perfiladeira para leito de cabos é projetada com vigas suspensas, de forma que a largura possa ser ajustada automaticamente por controlador eletrônico.
Fluxograma da Linha de Produção de Perfiladeiras para Leito de Cabos
Desbobinamento —> Aplainador —> Alimentador Servo —> Perfuração—> Transporte —> Orientação Alimentador —> Perfilação —> Produto para Mesa de Saída
Especificações Técnicas da Linha de Produção de Perfiladeiras para Leito de Cabos
| Matéria Prima | Ítem | Parâmetros | Observações |
| Tipo de Material | Aço moldado a frio ou chapa galvanizada | Materiais especiais devem ser testados antes da finalização. | |
| Espessura | 1 mm | Ampla variação de espessura pode causar tolerância de dimensões do perfil | |
| Força | Q235 | — | |
| Produção | Secção Perfilado | De acordo com requerimento do cliente | Elemento básico para quotação |
| Material da Máquina | Material do Estampo | Gr12 | — |
| Material do Eixo | 40Cr | — | |
| Material da Parede Estação de Estampo | QT470 | — | |
| Material da Lâmina da Guilhotina | Cr12 | — | |
| Velocidade da Linha | Velocidade de Trabalho | 12 m/min | — |
| Perfuração | Perfurador | Dependendo do tamanho | Cabeçote intercambiável |
| Transmissor | Engrenagens | — | — |
| Edireitadeira | Rolo Endireitador | — | — |
| Corte | Pré Corte | — | Precisão 1.5 mm / 6000 mm |
| Mesa de Saída | Mesa Simples | 2 metros cada | De acordo com requerimento do cliente |
| Sistema Hidráulico | Válvula e Bomba | — | Marca opcional |
| Sistema Controlador | PLC | — | Mitsubishi ou mesmo nível |
| Bobina | Bobina | 3t ou 5t | opcional |
Nossa companhia é especializda em fornecer perfiladeiras para leito de cabos ou perfiladeiras para bandeja de cabos na China. Além dessa Linha de Produção de Perfiladeiras para Leito de Cabos, também fabricamos perfiladeiras para tubos soldados de alta frequência, linha painel sanduíche, linha de corte de bobina de aço, linha de corte longitudinal, maquinário metal mecânico, máquina de jateamento, bobinas de aço, etc. Inspecionamos cada componente das peças padrão. Com mais de 15 anos de experiência de produção, nossas perfiladeiras para leito de cabos receberam grande reconhecimento de nossos clientes em mais de 30 países.
